HCB10 heavy-duty manual lever hoist

Qattiq qo'l qo'l zanjiri zanjiri ko'taruvchisi qo'lda ishlaydigan ko'taruvchidir, uni ishlatish oson va oson. Bu kuchli va aşındırıcı va yuqori xavfsizlik ko'rsatkichlariga ega. U fabrikalarda, shaxtalarda, qurilish maydonchalarida, dastgohlarda, dastgohlarda, omborxonalarda va hokazolarda foydalanish uchun javob beradi. Mashinalarni o'rnatish va yuklarni ko'tarish, ayniqsa ochiq va elektr energiyasiz ishlash uchun, bu uning ustunligini ko'rsatadi.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Xususiyatlari:

  • Yilni dizayn - barcha po'lat konstruktsiyalari, engil tutqich
  • 2200 funt sterling yuk ko'tarish hajmi ko'plab sanoat dasturlari uchun etarli darajada ko'proq
  • Qo'l bilan ishlaydigan yuk ko'tarish moslamalari og'irliklarni ko'tarishni osonlashtiradigan yuklarni taqsimlash vositalarini ishlatadi
  • Ortiqcha yuklanishni ogohlantirish uchun sekin egilib ketish uchun mo'ljallangan tomchi kancalar.
  • Idoralar xavfsizligi standartlariga javob beradigan tarzda qurilgan

i-ko'tarish raqami211060221106042110605211060621106072110608
ModelHCB10HCB20HCB30HCB50HCB100HCB200
Nominal sig'imKg (funt)1000(2200)2000(4400)3000(6600)5000(11000)10000(22000)20000(44000)
Standart ko'tarish balandligimm (ichida)2500/3000（100/120）3000/5000(120/200)
Sinov yukiKN12.52537.562.5125250
Nominal quvvatga harakat qilishN310320360400430430
Yo'q, yuk zanjiri tushadi122248
Ilgaklar orasidagi masofa Hmm (ichida)300(12)380(15)470(18.5)600(23.6)730(28.7)1000(40)
Dia. Yuk zanjirimm (ichida)Ø6x18Ø6x18Ø8x24Ø10x30Ø10x30Ø10x30
(0.2x0.7)(0.2x0.7)(0.3x0.9)(0.4x1.2)(0.4x1.2)(0.4x1.2)

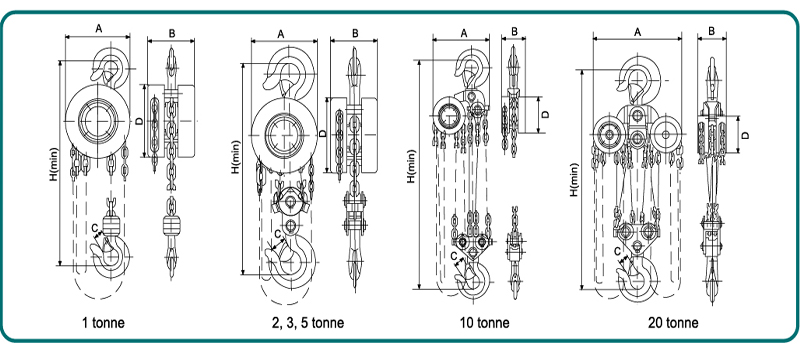

O'lchamlariA mm (dyuym)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
B mm (dyuym)130(5.2)130(5.2)139(5.6)162(6.4)162(6.4)189(7.4)
C mm (dyuymda)22(0.9)26(1)32(1.2)44(1.7)50(2)70(2.7)
D mm (ichida)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
Sof og'irlikkg (funt)9.2(20.2)10(22)12(26.4)14(30.8)20.2(44.4)22.7(50)32(70.4)35(77)65(143)68(150)148(325.6)155(341)
Brutto vaznikg (funt)9.6(21)10.4(23)13.1(28.8)14.5(31.9)20.8(45.8）23.3(51.3)33(72.6)36(79.2)67(147.4)80(176)150(330)180(396)
Extra Weight Per Metre of Extra Lift(pcs)1.652.53.75.29.619.2

Ishlash tartibi:

1.Simi tortish uchun haddan tashqari foydalanish qat'iyan man etiladi.

2.Ish kuchidan tashqari boshqa vakolatlar bilan ishlash qat'iyan man etiladi.

3.Bundan oldin uning qismlari buzilmaganligiga, transmisyon qismlari va ko'tarish zanjiri yaxshi yog'langanligiga, ishlamayotganligi normal ekanligiga ishonch hosil qiling.

4. Yuk ko'tarishdan oldin yuqori va pastki kancalar osilganligini va o'chirish zanjiri vertikal ravishda osilganligini tekshiring. Hech qanday burilmagan aloqalar bo'lmasligi kerak va ikki qatorli zanjirning pastki ilgagi ramkasi burilmasligi kerak.

5. Operator bilaguzukni siljitish uchun bilaguzuk g'ildiragi bilan bir xil tekislikda turishi kerak, shunda bilaguzuk g'ildiragi soat yo'nalishi bo'yicha aylantiriladi, shunda og'irlik ko'tariladi; bilaguzuk teskari bo'lganda, vaznni sekin tushirish mumkin.

6. Og'ir narsalarni ko'targanda, katta baxtsiz hodisalarni oldini olish uchun xodimlarga biron bir ish qilish yoki og'ir narsalar ostida yurish qat'iyan man etiladi.

7. Yuk ko'tarish paytida, og'irlik ko'tariladimi yoki pasaymasin, bilaguzuk tortilganda, kuch teng va yumshoq bo'lishi kerak. Bilaguzukning sakrashi yoki uzukni uzib qo'ymaslik uchun haddan tashqari kuch ishlatmang.

8. Agar operator tortish kuchi normal tortishish kuchidan katta ekanligini aniqlasa, darhol foydalanishni to'xtatishi kerak. Baxtsiz hodisalarni oldini olish uchun ichki tuzilishga zarar etkazmaslik.

9.Og'ir narsa xavfsiz va xavfsiz tarzda qo'ngandan so'ng, ilgakni zanjirdan echib oling.

10.Qo'llangandan so'ng, muloyimlik bilan ishlang, uni quruq, havalandırılan joyga qo'ying va moylash moyini qo'llang.
