E150R ish pozitsiyalari

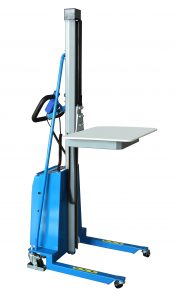

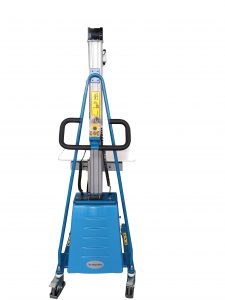

Ushbu elektr asansörlerini boshqarish oson, xavfsiz va ishonchli, avtomat va mehnatni tejash, kichik, lekin yuqori samarali va parvarishlash bepul hujayrali elektr ta'minoti, ishonchli kichik motorli zanjirli haydash, yuqori ishlash panelini boshqarish; harakatlanadigan elektr tugmachalari platforma yoki boshqa aksessuarlarning yuqoriga yoki pastga qarab harakatlanishini boshqaradi. Work Positioner-ning ushbu seriyasidan asosan yuklarni tekis yoki silliq polga ma'lum balandlikda ko'tarish, ko'tarish yoki qoziq chiqarish yoki olib o'tish uchun foydalaniladi. Tashqi ko'rinishi, yuqori intensivlikdagi alyuminiy qotishma qutblari, qulay va harakatlanuvchi elektr boshqaruv, avtomatik va mehnatni tejash xususiyatlari liftlarni keng foydalanishga imkon beradi. kolon shaklidagi kichik ishchi buyumlar, masalan, qadoqlash materiallarini bosib chiqarish fabrikalari, super-bozorlar, mehmonxonalar va boshqalar.

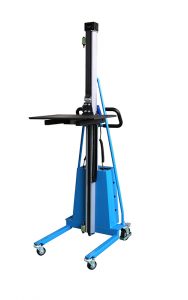

The Electric stacker truck has models E100R, E150R, E180N, E250N, E300N, and the work positioners is also with weight scales like model E100W, E150W, E180W, E250W, E300W.

▲ Ushbu ixtiyoriy standart aksessuarlarning barchasi turli xil maxsus versiyalarda mavjud.

▲ E turi sterilizatsiya qilingan joylarda yoki oziq-ovqat sektorida foydalanish uchun AISI 304 zanglamaydigan po'latdan yasalgan versiyasida ham mavjud.

▲ Kuchli vosita, 12A va 20Ah batareya. Har qanday ko'tarish joyi darajasidan tortib to elkagacha ko'tarilish uchun mo'ljallangan juda yuqori manevrli, engil liftlar.

Narrow Tor koridorda va cheklangan joylarda foydalanish uchun ideal. Dori-darmondan tortib ovqatlanishgacha, qadoqlashdan tortib oziq-ovqat mahsulotlarini qayta ishlashgacha, omborxonadan ofisgacha, oshxonalar, laboratoriyalar, chakana savdo do'konlari va boshqa narsalar uchun juda mos keladi ...

▲ Tarozi tizimi ham qarshi.

▲ E seriyali avtomatik ortiqcha yuklarni himoya qilish tizimi xavfsizlikni ta'minlaydi. bepul va muhrlangan batareyalar, avtomatik zaryadlovchi.



Tez o'zgartirish biriktirmalari mavjud: Platformani Ball uzatish blokiga, rolikli platformaga, V blokga yoki milga, kancali vilka va hatto qisqichga o'zgartirish mumkin.

i-lift raqami15515091551510155150515515061551511
ModelE100RE150RE180NE250NE300N
TuriElektr
Imkoniyatlarkg (funt)100(220)150(330)180(396)250(550)300(660)
Yuklash markazimm (ichida)235(9.3)200 (8)
Max.fork balandligimm (ichida)1700(67)1500(60)1500/1800(60/70)
Min.fork balandligimm (ichida)130(5.1)
Platforma hajmimm (ichida)470*600(18.5*23.6)480*610(18.9*24)470*600(18.5*23.6)
Umumiy o'lchammm (ichida)870*600*1990(34.3*23.6*78.3)870*600*1790(34.3*23.6*70.5)870*740*1920(2220)(33.5*29.1*75.5(86.6))
Yuk g'ildiragimm (ichida)75(3)
Rul g'ildiragimm (ichida)125(5)
Batareya, xizmat bepul24V / 12Ah24V / 20A / soat
Sof og'irlikkg (funt)66(145.2)63(138.6)85(187)90(198)105(231)

Ish pozitsiyasida ishlab chiqaruvchi sifatida, i-Lift shuningdek, elektr stackerni, og'irlikdagi ishchi pozitsiyasini qo'lda ishlaydigan pozitsiyali platformadagi ish joylashtiruvchini, qo'lda gidravlik stackerni, engil stackerni, yuqori ko'taruvchi elektr stackerni va boshqalarni ham ta'minlaydi.

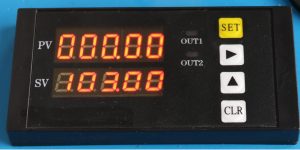

Tarozi tizimi ham ixtiyoriydir.

Yuqori aniqlik 1% sobit yuk xujayrasi bilan 10% ortiqcha yuk himoyasi tizimi xavfsizlikni ta'minlaydi.

Ogohlantirish

  1. Faqat tekis va silliq zaminda foydalaning.
  2. Ortiqcha yuklamang, yuklarning bir xilligini ta'minlang. Kuchli yuklanganda alohida e'tibor bering.
  3. Budilnik signalni pastga tushirish uchun signal beradi, vaqt o'tishi bilan zaryad tushadi yoki hujayra shikastlangan.
  4. Zaryadlash qurilmasining kirish kuchlanishi mahalliy tarmoq kuchlanishiga mos kelishini tekshiring.
  5. Zanjir yoki boshqa harakatlanuvchi qismlar bilan aloqa qilmaslik.
  6. Kuchli yuk ostida uzoq vaqt uzluksiz ishlamaslik kerak, vosita va panelni haddan tashqari qizib ketishi mumkin emas.
  7. Liftning ishlash muddati maksimal nominal yukning 0,7 baravaridan kam bo'lganda ishlaydi.
  8. Ishlatishdan oldin elektr nazorat komissiyasi qutisini yopiq holda saqlang.

. Elektr ishini joylashtiruvchini ishlatish bo'yicha qo'llanma

1) Lift: O'tish, yuklash va tushirish ishlari.

1.1 Har qanday balandlikda yuklarni tushirish va tushirishdan oldin yuk mashinalari.

1.2 Yuklash va tushirishda yuklarning bir xilligiga e'tibor berish; yo'naltirilgan yuk har doim ham qadrlanmaydi.

1.3 Xavfli holatlar yuzaga kelmasligi uchun bir tomonlama tushirishdan muvozanatni yo'qotmaslik haqida eslatib o'ting.

1.4 Liftni tugallanmagan yuk bilan ko'chirish kerak bo'lganda, tushirish kerak bo'lgan xudolarning bir xilligi haqida g'amxo'rlik qiling.

1.5 xavfsizlik ishini ta'minlash uchun yuklangan asansör harakatlanayotganda elektr ishlov berish moslamasining platformasini eng past darajaga tushiring.

2) Asansör: toqqa chiqish va tushish operatsiyasi

Lift biron bir balandlikka yuk tashish yoki tushirish paytida kerakli joyda to'xtashga va ish joyini ta'minlashga ehtiyot bo'ling.

2.2 G'ildiraklarni qulflang va quvvatni yoqing.

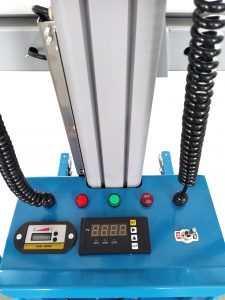

2.3 Paneldagi UP tugmachasini bosing, platforma kerakli balandlikka silliq ko'tariladi, so'ng tugmachani qo'yib yuboradi, platforma pastga tushmaydi. Harakatlanadigan qo'lni boshqarish paneli operatorga turli xil pozitsiyalarni kuzatishi va ishlashi uchun qulaydir.

2.4 Yuklarni tushirish yoki qoqish uchun kerakli balandlikka ko'tarilganda liftni ishlatish qoidalariga qat'iy rioya qiling.

2.5 Raketadan mollarni olib qo'yishda liftni ishlatish qoidalariga qat'iy rioya qiling.

2.6Bir balandlikda tushirishni tugatgandan so'ng, platforma silliq tushishi uchun SOWN tugmasini bosing; va Down tugmasi kerakli balandlikda chiqarilishi mumkin, platforma liftni yangi joyda ishlashini kutib turishni to'xtatadi, lekin har xil balandlikda.

2.7 Asansör haddan tashqari yukdan himoya qilish funktsiyasiga ega. Agar yuk belgilangan quvvatning 25 foizidan oshsa, platforma ko'tarilmasligi kerak, lift yuqoriga ko'tarilish, pastga tushish va transport vositalarining o'tish ishlarini bajara olmaydi.

2.8 Elektr ish joyidagi asansör, elektr energiyasini kam himoya qilish uchun mo'ljallangan. Agar yuk ko'tarilish va tushish paytida uyali aloqa quvvati etarli bo'lmasa, signal 50 sekund signalni uzatadi va avtomatik ravishda o'chirish indikatori bilan o'chirib qo'yiladi (operator ushbu davrda platformani eng past darajaga tushiradi); asansör himoyalangan va ko'tarilish yoki tushish jarayoni, elektr hali ham ulangan bo'lsa ham, yaroqsiz.

3) Hujayra

3.1 Liftni quvvatlantirish uchun yuqori samarali, ozgina texnik xizmat ko'rsatmaydigan muhrlangan kislotali qo'rg'oshinli saqlash kamerasi tanlangan. U past tushirish qobiliyati, xavfsiz, oson montaj qilish va o'zgartirish = bilan tavsiflanadi va atrof-muhit harorati -15ºC ~ 50ºC oralig'ida ishlatilishi mumkin.

3.2Hujayraning ishlash muddati ko'p jihatdan to'g'ri foydalanishga bog'liq. Kam kuchlanish holatida qayta-qayta ishlatilganda hujayraning ishlash muddati ancha qisqartiriladi va hatto boshqaruv elementini yoqish kerak. Shuni hisobga olgan holda, asansör elektr boshqaruv qismida past kuchlanishdan himoya qilish funktsiyasi bilan yaratilgan. Lift past kuchlanish ostida ko'tarilish yoki pastga tushish uchun ishlayotganida, 50 soniya davomida uzluksiz signal eshitiladi va keyin elektr ta'minoti uzilib qoladi. Operator o'z vaqtida hujayrani zaryadlashi kerak.

4) Zaryadlovchi

4.1 Yuqori unumdorlikdagi zaryadlovchi lift bilan birga ta'minlanadi, shunda hujayraning istalgan qulay quvvat terminali mavjud bo'lishi mumkin. Mahalliy elektr tarmog'idagi kuchlanish zaryadlash moslamasining kirish kuchlanishiga qarab kerakligiga ishonch hosil qiling.

4.2Liftni o'chirish bilan zaryad olayotganda, zaryadlovchi manbai pinini va quvvat manbai rozetkasini ulang, zaryadlash moslamasining manba quvvatining qizil ko'rsatkichi yonadi, zaryadlash holati yashil indikatori yonadi, demak, hujayra zaryadlash holatida bo'ladi. ; va yashil indikator o'chib ketganda, bu hujayra to'lganligini anglatadi. Odatda, zaryadlash davri 10 ~ 12 soatni tashkil qiladi.

4.3Zaryadlangan zaryadlangan batareya og'ir ish paytida past kuchlanish holatini ko'rsatadi, ehtimol hujayra buzilgan yoki zaryadlovchi ishlamayapti.
